Область применения:
Топливные насосы Danfoss серии BFP 21 представлены двумя модификациями: BFP20 и BFP21. Они применяются в малых и средних бытовых горелках с расходом топлива до 42 л/ч. Используются для перекачки легкого вида топлива и керосина. Возможно использование 1 и 2-х трубного режима работы. Только на 1 уровень давления. Имеют встроенный регулятор давления, электромагнитный отсечной клапан (только модификация BFP21), кассетный фильтр.

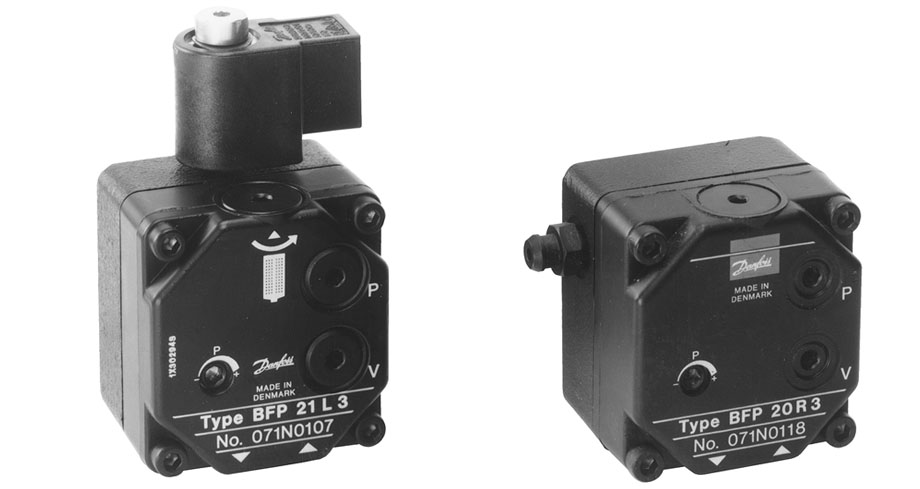

Модели топливных насосов
Пример расшифровки маркировки:
BFP 21 L5 L - Насос с кассетным фильтром, настройка спереди, с э/м клапаном, вращение против часовой стрелки, расход 42 л/ч, выход форсунки слева
- Первая цифра: 2 - Кассетный фильтр, настройка спереди
- Вторая цифра: 1 - С э/м клапаном; 0 - Без э/м клапана
- Третья буква: L - Вращение против часовой стрелки; R - Вращение по часовой стрелке
- Четвертая цифра: 3 - Расход 24 л/ч; 5 - Расход 42 л/ч
- Пятая буква: L - Выход форсунки слева; R - Выход форсунки справа; LE - Специальный насос для LE-систем. Применяется в системах с форсункой типа LE или подогревателем типа LE с запорной функцией.
Технические характеристики насосов
| BFP 20/21 | Размер | 3 | 5 |
| Диапазон вязкости (в линии всасывания) | сСт (мм2/с) | (1.3) 1.8-12.0 | |
| Площадь / сечение фильтра | см2/мкм | 11/200 | |
| Диапазон давления | бар | 7-20 | |
| Заводские установки | бар | 10 ±1 | |
| Макс давление в линии всасывания / возврата | бар | 2 | |
| Скорость вращения вала | мин-1 | 2400-3450 | 1400-3450 |
| Макс, пусковой момент | Нм | 0,1 | 0,12 |
| Температура окружающей среды / транспортировки | °С | от -20 до +70 | |
| Температура топлива | °С | от 0 до +70 | |
| Мощность, потребляемая катушкой | Вт | 9 | |
| Номинальное напряжение (другие напряжения по заказу) | 220/240В, 50/60 Гц | ||
| Степень защиты катушки | IP 40 | ||
| Вал | EN 225 | ||
Принцип действия

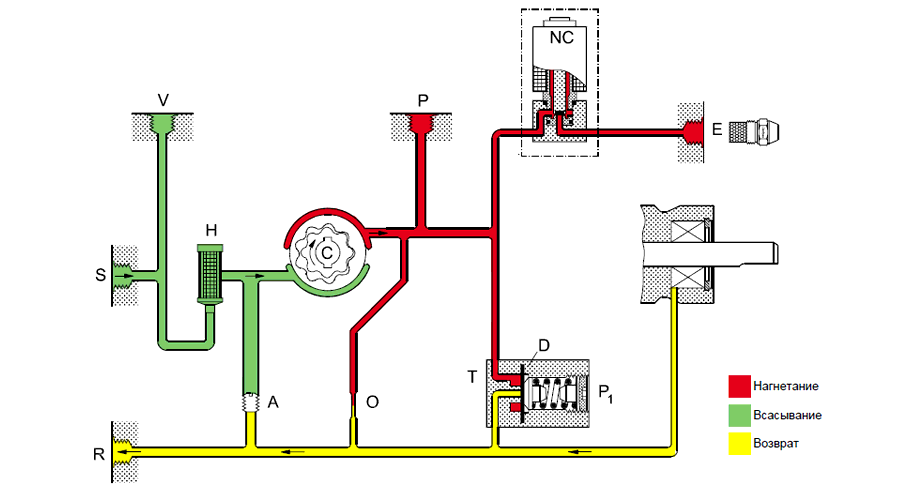

Из всасывающей линии(S), через фильтр (Н) топливо поступает в шестеренчатый механизм, повышающий его давление. При подаче напряжения на NC-клапан (нормально закрытый) он открывается и Топливо подается в линию форсунки (Е). Благодаря диафрагме(Р) регулятора (Т) давление поддерживается постоянным и равным значению настройки (Pi). При 2-х трубном режиме излишки топлива возвращаются в бак по линии возврата(Р). При однотрубном режиме линия возврата (R) закрыта, а винт А отсутствует. Излишки топлива направляются в байпасную линию.
Отсечная функция, э/м клапан (BFP 21).
При остановке горелки подача напряжения на NC-клапан прекращается, он закрывается, прекращая подачу топлива к форсунке. Насос BFP 20 не имеет э/м клапана. В системах с таким насосом отсечной клапан устанавливается в линию форсунки отдельно.
Продувка
При 2-х трубном режиме продувка не нужна. Через сужение (О) воздух уходит в линию возврата (R). При однотрубном режиме продувка осуществляется через штуцер линии форсунки^), либо через штуцер манометра (Р).
